lng儲罐的溫度測量的方法是什麽呢？

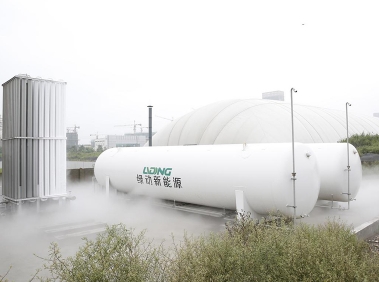

一：LNG儲(chu) 罐簡介

儲(chu) 罐外部管路由六個(ge) 部分組成

1：組合充裝係統

2：增壓、減壓係統

3：安全係統

4：供液（氣）係統

5：儀(yi) 表檢測係統

6：抽真空及測量係統

  當客戶用液時，隨著儲(chu) 罐內(nei) 液體(ti) 的減少，儲(chu) 罐氣相空間的壓力也逐漸降低，通過設定，當儲(chu) 罐內(nei) 壓力低於(yu) 客戶用氣壓力時，升壓調節閥自動打開，液體(ti) 從(cong) 儲(chu) 罐底部流出，經外部管路進入增壓器氣化成氣體(ti) ，再經過升壓調節閥，通過外部管路回到罐體(ti) 頂部氣相空間，從(cong) 而使儲(chu) 罐壓力上升，維持儲(chu) 罐內(nei) 壓力平衡，保證儲(chu) 罐內(nei) 壓力滿足客戶用氣要求。

（2）：升壓調節閥壓力調節方法

  在增壓係統各閥門打開的前提下，將升壓調節閥螺絲(si) 擰緊，可看見增壓管路及汽化器結霜，這是由於(yu) 管路中有低溫液體(ti) 通過，吸熱氣化後的氣體(ti) 回到儲(chu) 罐內(nei) 使儲(chu) 罐壓力升高，升壓調節閥用來設定儲(chu) 罐壓力，擰緊調節螺絲(si) 1/2周，則增加設定壓力越0.15Mpa,反之降低設定壓力，增壓結束時，增壓器或管路開始化霜，此時壓力表顯示壓力為(wei) 升壓調節閥剛剛調定壓力，如果此壓力不滿足使用要求，可繼續按上述過程調節，通常調到規定壓力需要繼續上調3到4次。

增壓係統常見故障

故障：

壓力不能保持可能原因：

增壓器輸入、輸出閥未打開（打開輸入閥、輸出閥）

升壓調節閥設定壓力過低：（重新設定，按上述文件重新調節）

  升壓調節閥失常（彈簧卡住或者閥座密封麵有異物或者劃傷(shang) ）：（拆開閥化冰或清除表麵異物，修磨密封麵劃痕）   儲(chu) 罐液體(ti) 量少：（補液）

 儲(chu) 罐壓力上升過快：

儲(chu) 罐初次使用或者停用長時間未使用：（打開儲(chu) 罐放空閥排空降壓）

儲(chu) 罐真空度較差：（現場補抽真空）

儲(chu) 罐充裝過量：（保持90%的充裝量）

現場用氣量較少或者液體(ti) 在儲(chu) 罐儲(chu) 存時間過長：（打開儲(chu) 罐放空閥排空降壓）

增壓器輸入閥內(nei) 漏關(guan) 不嚴(yan) ：（更換閥芯墊片）

彈簧卡住或者閥座密封麵有異物或者劃傷(shang) ）：（拆開閥化冰或清除表麵異物，修磨密封麵劃痕）

LNG儲(chu) 罐安全裝置

 LNG儲(chu) 罐裝有組合安全裝置（安全閥），以防止設備超壓運行。

 每台儲(chu) 罐還配有輔助防爆裝置，以進一步防止設備超壓，此防爆片在安全閥發生故障和雅鹿超過防爆片承受壓力時會(hui) 完全爆裂使儲(chu) 罐壓力得以釋放。

注意：儲(chu) 罐夾層頂部有防爆裝置可以防止真空夾層因內(nei) 筒泄露而引起的超壓。

  LNG儲(chu) 罐配備有溫度測量裝置，用於(yu) 測量內(nei) 罐（LNG溫度測量）、鋼質罐壁內(nei) 表麵溫度以及罐底溫度。安裝有兩(liang) 個(ge) 用於(yu) 測量產(chan) 品溫度的溫度顯示器，這兩(liang) 個(ge) 溫度顯示器安裝在一個(ge) 貫穿罐頂和罐底的靜水井內(nei) 。

  從(cong) 儲(chu) 罐頂部對罐內(nei) LNG溫度及密度進行測量，以監視罐內(nei) 可能的液泛危險。液泛會(hui) 導致熱層突然轉移到液體(ti) 表麵，且伴隨產(chan) 生大量LNG蒸氣。這會(hui) 導致不容許的過壓危險。

為(wei) 防發生液泛的可能，液下泵應以旁路運行的方式以最大流量運行，以加大固有的對流，使LNG均勻混合。

  儲(chu) 罐配備有16個(ge) 溫度傳(chuan) 感器，且這16個(ge) 溫度傳(chuan) 感器安裝在一個(ge) 靜水井內(nei) ，且高度位置各不相同。溫度在DCS上顯示。相鄰傳(chuan) 感器所測的溫度在DCS上彼此比較，以識別任何溫度層的形成（分層，即較冷層下有一較熱層）。在上述情況下，會(hui) 發出警報，因為(wei) 此時存在潛在的液泛風險。

  在內(nei) 罐壁上附有8個(ge) 溫度傳(chuan) 感器，高度位置各不相同。並在內(nei) 罐底不同的圈上均勻分布有12個(ge) 溫度傳(chuan) 感器。另外，在環形空間底部附有4個(ge) 傳(chuan) 感器，且是均勻分布的。

6.3.3密度顯示及控製係統

  安裝有一個(ge) 密度測量裝置，以測量不同深度的LNG密度。正常情況下，通過底部管線對儲(chu) 罐進行充裝。隻有當LNG密度相差極大時，才選擇從(cong) 頂部充裝。
